J-70 on n'est pas du tout prêt !

Après 5 mois d’absence sur ce blog, on n'a pas beaucoup avancé.
La coupe est dans 70 jours semble-t-il.

La modélisation est terminée (ou presque), les plans de départ on un peu changé, (il n'y aura pas de soufflerie) et la plaque du bas est découpée (toujours en bois) !


Bientôt on y ajoute les roues et les moteurs!

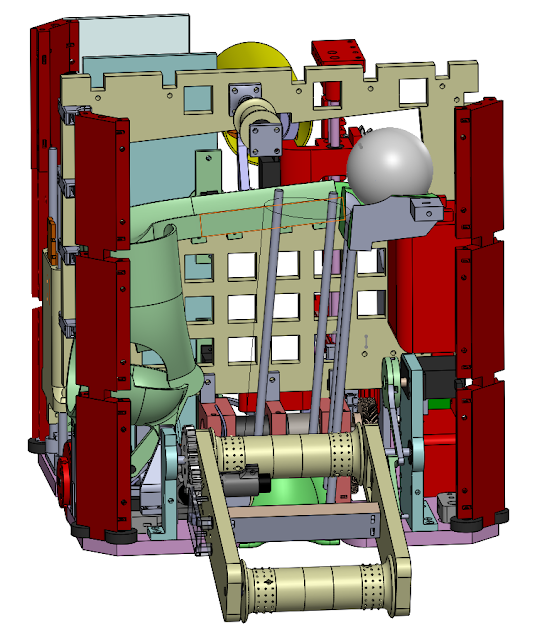

Le robot ressemblera à ça :
vu de l'arrière : des tapis roulants (imaginaires) pour récupérer les balles et les faire monter dans le robot

Vu du coté le système de lancement des balles (sur la droite), sur la gauche le système de lancement du satellite.

Vu de devant (c'est spécialement pas clair sur l'image) :
- Une pince en bas qui va tirer les cylindres dans le robot
- Un pince (ici en haut) qui récupère, fait pivoter et monte le tube
- le stockage des tubes sur la droite
- ensuite on peu les relâcher et les mettre en place.

Sur la gauche de l'image (en vert) la carte électronique
